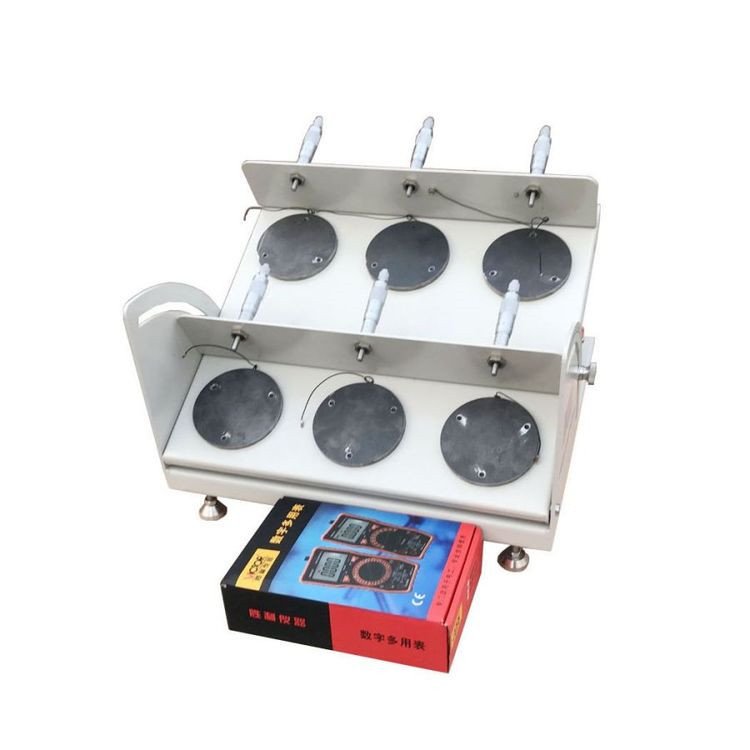

沥青混凝土斜坡流淌值试验仪

一、产品简介：

      沥青混凝土斜坡流淌值试验仪,是根据国标电力行业DL/T5362-2006《水工沥青混凝土试验规程》中的9.7 沥青混凝土斜坡流淌值试验所规定的要求设计制造的。适用于测定用于测定沥青混凝土斜坡流淌值。适用于骨料大粒径不大于26.5mm室内成型的试件和现场钻取的芯样

二、试验步骤：

1、按规定制备沥青混合料,按规定成型马歇尔试件,每组6个,高度63.5mm±1.3mm。从现场钻取的芯样,应加工成直径为100mm±3mm,高度为63.5mm±1.3mm的试件。

2、试件成型后,在室温条件下放置24h,测量试件高度。

3、采用耐高温的高强度黏结剂将每个试件粘贴的斜坡流淌仪上,在距试件底部50mm处用高强度黏结剂粘贴8mm×3mm×1mm的铜片,在铜片的一根导线,在流淌仪板面上有一根公用导线：各铜片的导线及公用导线分别与万用表两 连接,调整位移计位置,使位移计测头与铜片接触,检验电路是否接通。位移计距离斜坡面垂直距离50mm。

4、将斜坡坡度调整至设计规定的坡度,如无规定,斜坡坡度科采用1:1.7。

5、将烘箱升至试验温度,温度误差控制在±1℃。试验温度可按工程实际情况确定,如无规定,可采用70℃。

6、斜坡流淌仪放入烘箱前,调整位移计,读取各试件的初读数Uo,然后将斜坡流淌仪平稳放入已升温至试验温度的烘箱内。

7、恒温48h,读取各试件的变形值Ue。

三、试验结果处理：

1、斜坡流淌值按式计算,至0.01mm

U=Uo-Ue

式中：

     U---斜坡流淌值,mm

     Uo---初读数,mm

     Ue---恒温48h时的读数,mm

2、以每组6个试件测值的平均值作为试验结果,若6个试件中有1个或2个试件的流淌值与平均值之差超过10％,则取其余试件的平均值作为试验结果：如有3个以上试件的流淌值与平均值之差超过15％,应重新试验。
