水泥压力试验机

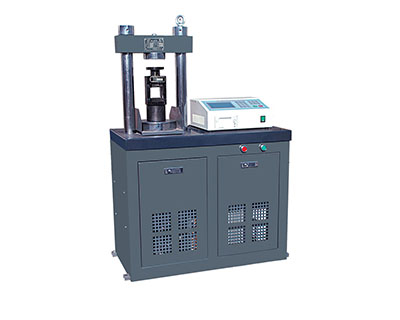

水泥恒应力压力试验机的结构主要由机体、液压控制箱和测力仪

 主体部分

试验机主体通过四根立柱与上梁连接。试验机的上梁装有调整丝杠。大手轮和螺母丝杠可调节试验机空载高度。丝杠下端设有球座和上压板。下压板放置在油缸的活塞上。当试件与上压板接触时，上压板球座可自行调节平衡，使试件与上下压板保持水平。下压板上刻有划线，用于定位试件。试验期间，试件应与划线对齐。下压板下设有防尘罩，防止或减少活塞升降时灰尘进入油缸，损坏缸体或油封。活塞与油缸之间设有密封装置，防止漏油。但是，当活塞在使用过程中仍有少量漏油时，缸体顶部有一个环形油槽，并有一个排油通道将其排出并流回大油箱

 液压控制部分

试验机控制箱主要由油箱、油泵、滤油器、电机、调速阀、回油阀等组成，油泵为直转轴向五柱泵。加载时，应手动控制加载速度阀，以控制活塞的上升速度（速度和阀门为一体）。卸油时，回油阀可旋转，油缸缓慢下降。测试仪出厂时，阀门已调整到适当位置。用户不能在正常使用期间调整阀门。
