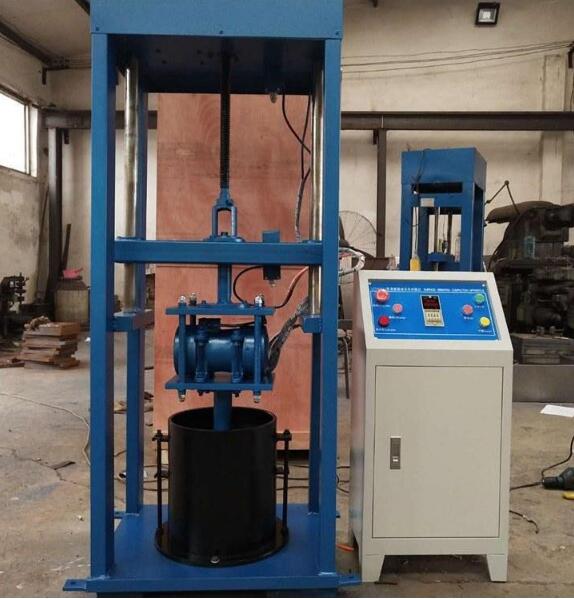

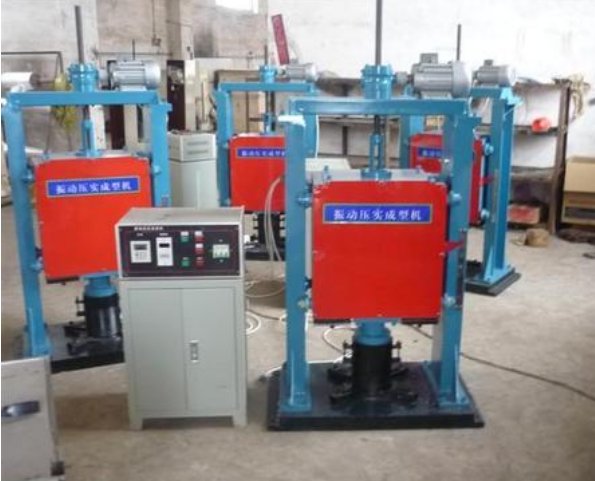

ZY—4型震动压实成型机是根据中华人民共和国行业标准（JTGE51—2009），由*自主根据行业标准进行研发制造，半钢性基层材料震动法试件成型所需的技术备件，专门设计制造的专用设备，用于制造无机结合料稳定粒料的各种试件，其中包括用于测试无侧限抗压、强度、间接抗拉强度和抗压回弹模量的圆柱试件和用于温缩系数、干缩系数、抗折强度以及抗折回弹模量测试的梁式试件。
术条件
2.1 静 压 力：1900N±10% （可调）
2.2 激 振 力：6800—6900N （可调）
2.3 震动频率：28—30HZ
2.4 圆柱体试件模具
钢 模：内径152mm 高170mm 壁厚10mm
钢模套环：内径152mm 高50mm 壁厚10mm
2.5梁式试件模具
钢侧板：长450mm 宽180mm 厚150mm
钢垫块：长450mm 宽100mm 厚25mm
设备安装
3.1地基本设备在制模过程中对地面有较强的冲击力，因此设备地基要求能有10000N以上抗激振能力。设备底座铺垫5mm厚的硬橡胶板，再用地角螺钉固定。设备周边应有1米以上的空间以便操作和维护。
3.2电源
设备所需电源为三相四线制380V、2KW，设备应可靠接地。
设备联接
变频器装在控制柜内。电控箱和变频器、设备本体之间，共有5根带有不同针空的航空插头。可以一一对应，相互联接。
