一、概述
本试验磨机是粉磨水泥熟料的小型球磨机，是水泥厂测定水泥熟料的物理强度及化学试验的设备，还可粉磨其它物料。该试验机磨的特点是：结构紧凑、维修简单、操作方便、性能可靠、封闭较好、噪音小、自动停止等优点。
二、技术参数
磨机规格 | Φ500*500 | |||
麿机转数 | 48r/min | |||
研磨体装载量 | 100kg | |||
一次物料投入量（装料） | 5kg(水泥熟料) | |||
入磨物料粒度 | ＜7mm | |||
入磨时间 | ～30min | |||
电机功率 | 1.5KW | |||
电压及频率 | 380V 50Hz | |||
研磨体配球数量 （用户另购） | 钢球 | 球径Φ（mm） | 数量（个） | 数量（kg） |
40 | 40 | 60 | ||
50 | 33 | |||
60 | 22 | |||
70 | 8 | |||
钢锻 | Φ25mm * 35mm | 40 | ||
三、结构

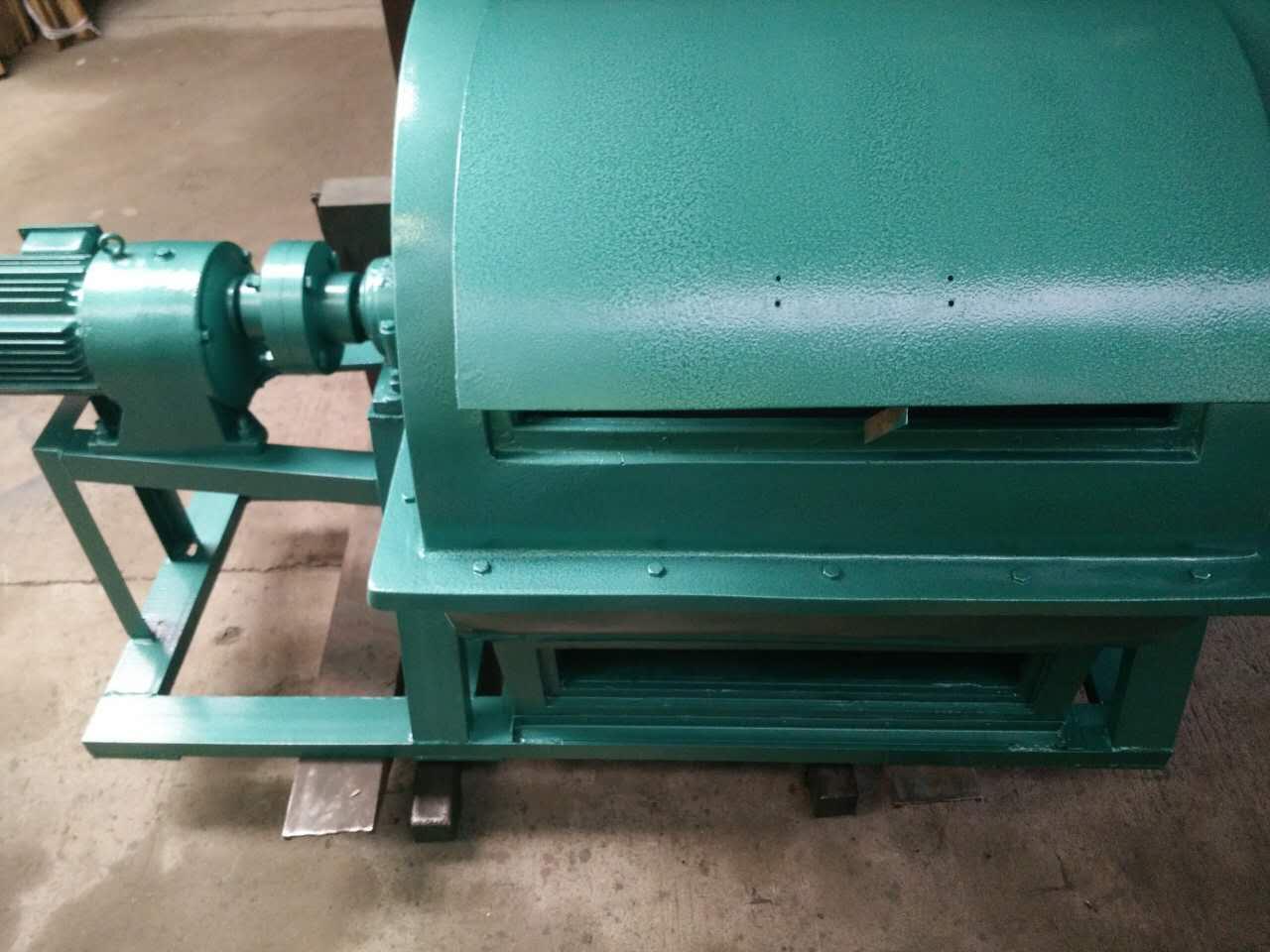

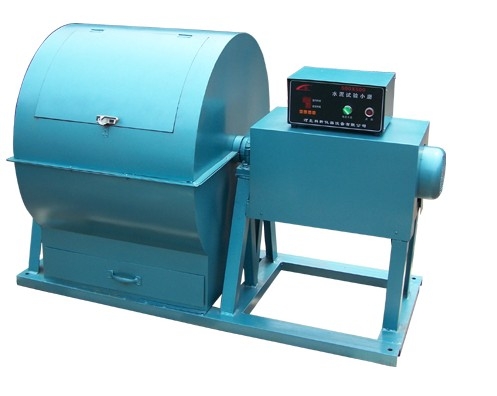

本试验磨它是由罩壳、磨简、支座、控制箱等四部分组成。
1、罩壳：采用铁板制成，分上、下箱体、门开在箱体上，从这可以卸下磨门，进行操作，下箱体底部装有料斗，用于装粉磨后的物料，磨机轴处与罩壳采用毡圈密封，防止粉尘飞扬。
2、磨筒：由简体、磨门盖、卸料板、轴承、轴承座、联轴器、齿轮减速电机等组成。
3、支座：它是由槽钢组成的结构件，支撑磨筒、罩壳、底部有六个∮28底角螺栓孔，用以固定安全套设备。
4、控制箱：由按钮、点动开关、时间继电器，热继电器、指示灯等组成，用它控制电机的启动或停止
