震动压实成型机配套的试模规格说明

作者:河北航信仪器时间:2022-12-05 09:30:02 次浏览

信息摘要:

技术条件2.1 静 压 力:1900N±10% (可调) 2.2 激 振 力:6800—6900N (可调)2.3 震动频率:28—30HZ2.4 圆柱体试件模具 钢 模:内径152mm 高170mm 壁厚10mm 钢模套环:内径152mm 高50mm 壁厚10mm2.5梁式试件模具钢侧板:长450mm 宽180mm 厚150mm钢垫块:

技术条件

2.1 静 压 力:1900N±10%  (可调)

2.2 激 振 力:6800—6900N   (可调)

2.3 震动频率:28—30HZ

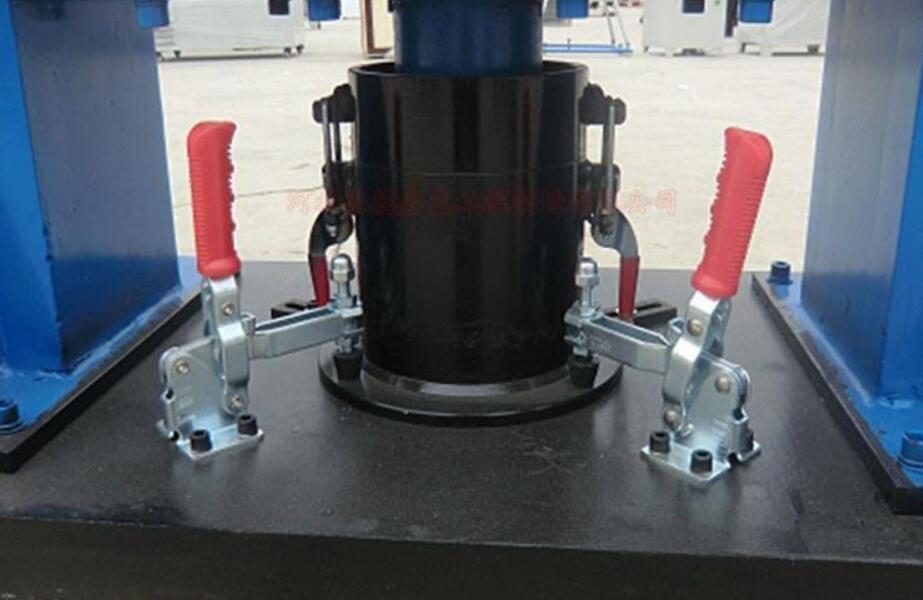

2.4 圆柱体试件模具

    钢    模:内径152mm   高170mm   壁厚10mm

    钢模套环:内径152mm   高50mm    壁厚10mm

2.5梁式试件模具

钢侧板:长450mm  宽180mm  厚150mm

钢垫块:长450mm  宽100mm  厚25mm

震动压实成型机配套的试模规格说明(图1)

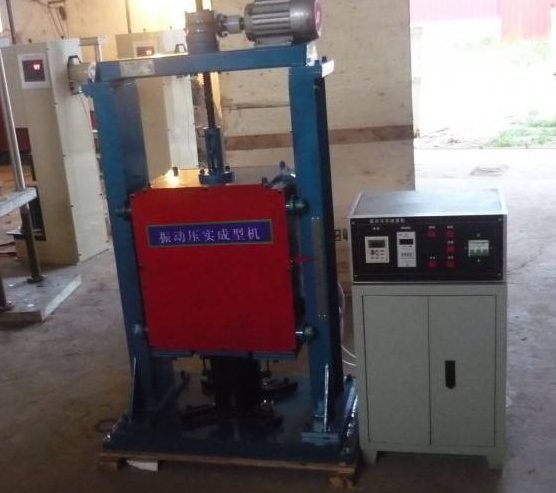

震动压实成型机配套的试模规格说明(图2)

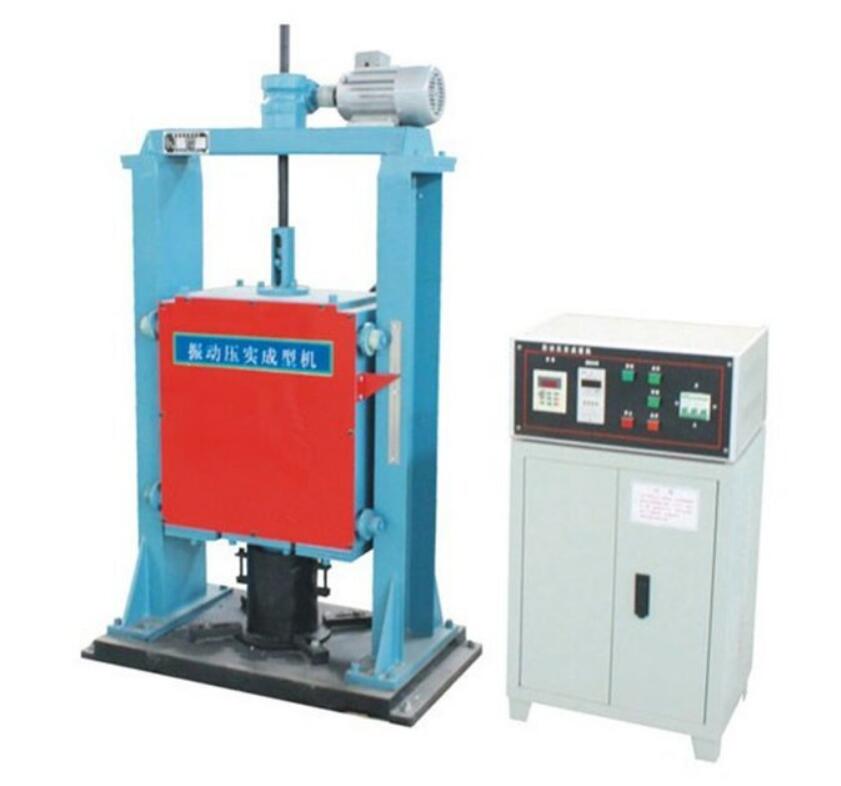

震动压实成型机配套的试模规格说明(图3)

注意事项

6.1设备必须安装在能承受10000N以上激震动力的地基上,并用地角螺钉固定。

6.2设备必须用专用地线可靠接地,不能用零线代替。

本设备要防止缺相运动,否则会损坏设备。

6.3变频器的频率设定范围为28—30HZ,启动震动压实时必须确认。

6.4负载的上下行程为150mm,不能超越范围。

6.5设备在震动压实过程中,操作人员不能触及设备机械部分,以免造成伤害。

如需说明书,可联系我公司人员索取。

设备安装

3.1地基本设备在制模过程中对地面有较强的冲击力,因此设备地基要求能有10000N以上抗激振能力。设备底座铺垫5mm厚的硬橡胶板,再用地角螺钉固定。设备周边应有1米以上的空间以便操作和维护。

3.2电源

设备所需电源为三相四线制380V、2KW,设备应可靠接地。

设备联接

变频器装在控制柜内。电控箱和变频器、设备本体之间,共有5根带有不同针空的航空插头。可以一一对应,相互联接。
