摇筛机分样筛振摆仪主要组成架构

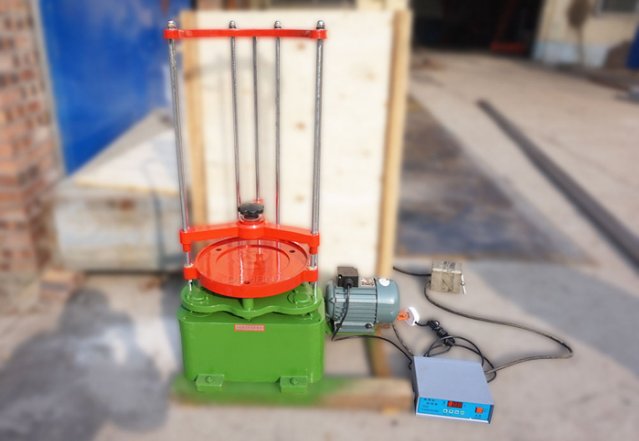

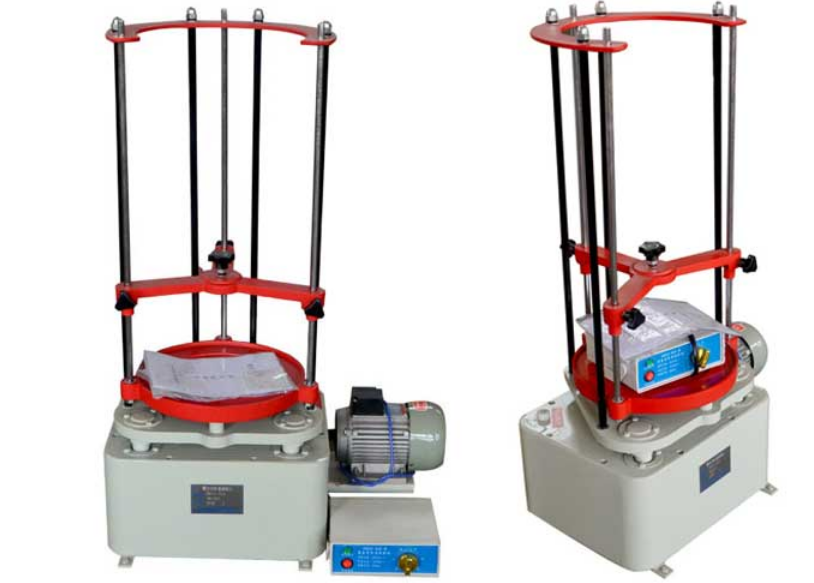

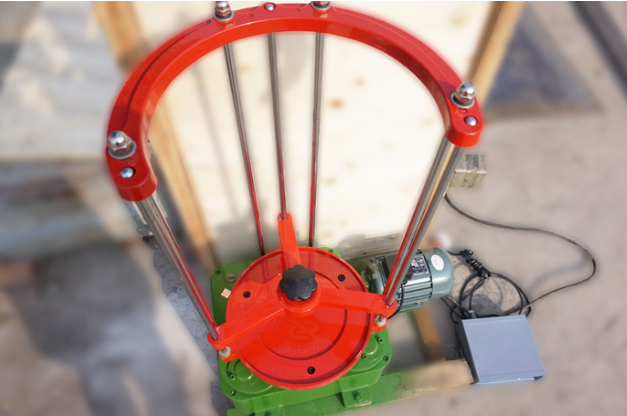

ZBSX-92A震击式标准振筛机用途：分样筛振摆仪主要由摆动机构，震击机构，夹紧机构等部分组成。电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径，也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。

摇筛机分样筛振摆仪主要组成架构

ZBSX-92A顶击式标准振筛机【技术参数】

适用筛子直径:200mm 300MM  可放8层

筛子叠高:440mm

筛座震幅:8mm

摇动次数:221times/min

振击次数:147times/min

回转半径:12.5mma

电机功率:0.37KW 1400rpm

摇筛机分样筛振摆仪主要组成架构

ZBSX-92A顶击式标准振筛机【使用说明】

1、在按放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

2、将需筛分化验的物料倒入*上层的筛子内，盖好筛盖然后按放在振摆仪承筛座内。

3、反时转夹筛盘上的胶木手柄，将整个夹筛盘向下滑在套筛上，然后，再顺时针旋转夹筛盘上胶木柄，其内的顶杆轴夹紧承座，把整套分样筛固紧。

4、把振摆仪上的定时器旋钮拨到筛析所需时间，打开电源开关，振摆就会开始筛转式的工作。

5、待定时器到达先定时间的定位，振摆仪自动停止工作。

6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重精确到检析比例。

7、初次工作时无上下震动，因电机倒转，请将电源线头调换一下。

8、工作结束关闭电源。
