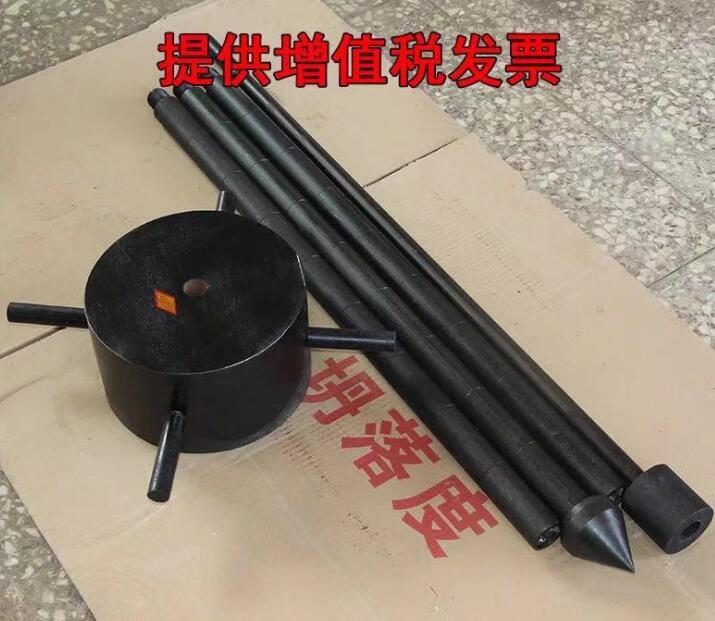

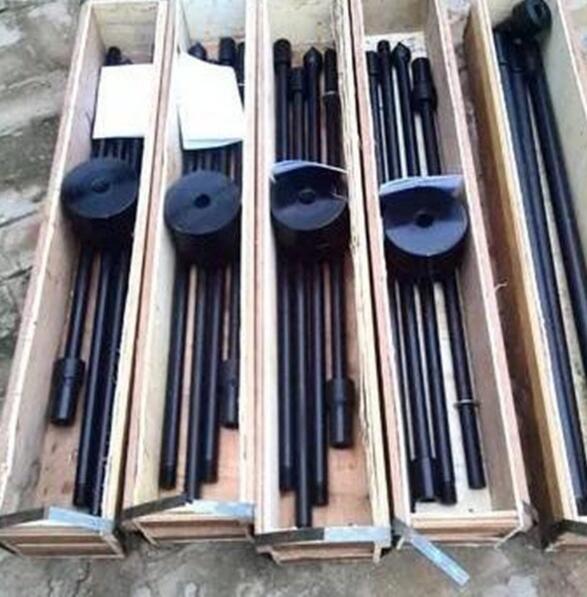

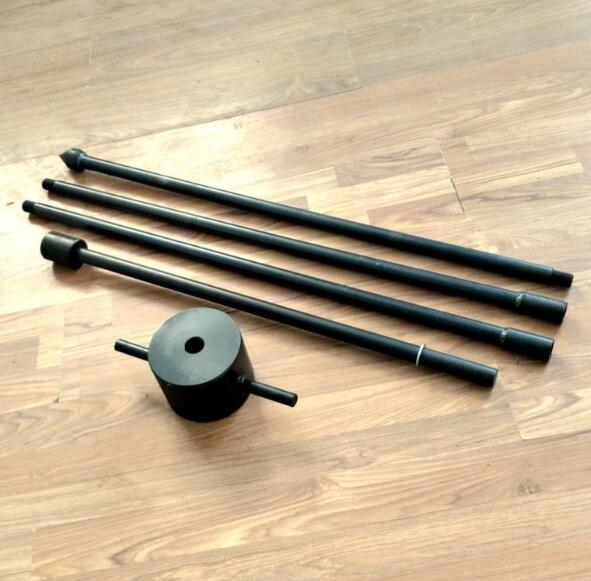

轻型触探仪击锤重量：10kg±10g；落距：500mm；*大贯入深度：4000mm；贯入锥度：60°；贯入锥*大直径：ф40mm；
产品相关关键字： 轻型触探仪
轻型触探仪是*试验仪器制造有限公司自行研发的新一代试验仪器。轻型触探仪是利用一定的锤击动能，对地基土作出工程地质评价；
轻型触探仪为规范我省公路工程建设中路基不适宜地基土(包括淤泥、淤泥质土、过湿土等)的清除行为，依据《公路路基设计规范》(JTG D30-2004)、《公路路基施工技术规范》(JTG F10-2006)、《公路工程地质勘察规范》(JTJ 064-98)等规定，结合我省实际，特制定本暂行规定。
轻型触探仪规定适用于不适宜土埋深在3m以内拟作清除处理措施的判定依据和设计基础。
轻型触探仪采用标准贯入仪作为设计勘察过程中的地基承载力参数采集手段，在施工过程中采用荷兰式轻型动力触探仪与标准轻型动力触探仪作为基本的试验工具。荷兰式轻型动力触探仪一般作为不适宜土的判别及其范围和深度的调查，标准轻型动力触探仪一般作为不适宜土清除后的地基承载力验算。
轻型触探仪基本规定
1、路堤施工期荷载只考虑路堤自重；营运期荷载包括路堤、路面自重及行车荷载，其中行车荷载只考虑静荷载，并按等效静止土柱作用考虑。
2、行车荷载：一级公路、高速公路按公路Ⅰ级标准；二级及以下等级公路按公路Ⅱ级标准。路面结构：一级公路、高速公路按总厚度78cm考虑；二级公路按总厚度55cm考虑；三级及以下等级公路按总厚度40cm考虑。
3、填筑路堤地基承载力要求f0分析：当路堤高≤2.0m时，按公路路床稳定性压实度强度要求考虑。计算荷载：路堤高≤2.0m时，按营运期荷载计算；路堤高＞2.0m时，按施工期荷载计算。路堤基底自重应力按*大应力考虑。
4、地基承载力测试采用下列三种常用的动力触探试验设备，其相关参数如下表：
轻型触探仪仪器类型 锤重(Kg) 探头面积(cm2) 探头锥角 锤自由落距(cm) 记录方式 导杆直径(mm)
标准轻型动力触探仪 10±0.2 12.6 *大直径4cm，锥角60° 50 连续贯入30cm的锤击数N30 25
标准贯入仪 63.5 对开式贯入器长70cm、外径51mm、内径35mm 76 连续贯入45cm，记录后30cm贯入锤击数N 42
荷兰轻型动力触探仪 10.35±0.2 5 锥角90°，*大直径25.2mm， 50 连续贯入20cm的锤击数N20 20
