2022国标铁路电动击实仪 操作与调整

作者:河北航信仪器时间:2022-12-12 09:30:02 次浏览

信息摘要:

2022国标铁路电动击实仪 操作与调整 主要参数:1、电源:380V 50HZ(三相三线)2、击实锤重量:重型击实4.5Kg 轻型击实2.5Kg3、击实锤落高:重型击实457mm  轻型击实305mm4、击实锤锤面直径:51mm5、击实试筒规格:152mm  102mm6、击实速度:30次/分7、击实次数设定:0-99次可调2022国标铁路电动击实仪 操作与调整 性能、操作与调整1、机械部分:主

2022国标铁路电动击实仪 操作与调整 主要参数:

1、电源:380V 50HZ(三相三线)

2、击实锤重量:重型击实4.5Kg  轻型击实2.5Kg

3、击实锤落高:重型击实457mm  轻型击实305mm

4、击实锤锤面直径:51mm

5、击实试筒规格:152mm  102mm

6、击实速度:30次/分

7、击实次数设定:0-99次可调

2022国标铁路电动击实仪 操作与调整 性能、操作与调整

1、机械部分:主机骨架采用钢板整体折弯而成,不易变形,抗冲击;经久耐用,所有传动机构均作疲劳寿命试验保证试验可靠性;电器部分;运用先进单片机技术,使记数更加灵敏准确可靠。

2、操作与调整:

主机须固定在500×450(mm)砼基础上,调整水平与垂直,连接主机与电器控制箱的电缆(12芯),接通电器箱电源(380V),按下电源开关,此时数显指示灯亮,任意设定一个计数数字,检查主机运转方向是否正确;调整方法:1、打开主机护罩,链条旁有机器运转方向标示;2、按下启动按钮,电机能正常运转,既主机转向正确,如不能运转并发出嗡嗡响声,表示主机转向错误,立即按动停止按钮,切断电源,调整电源进线相序,使之主机运转方向正确。

试运转:152mm试样;

1、试样筒中装入试样并把试样筒固定在机器上;

2、设定击实次数;

3、拔下旋转插销;

4、关好主机护罩;

5、按下移台按钮,此时移台指示灯亮,按下启动按钮,开始程序击实。(出厂前已设定好边缘击6次,中心击1次。如需重新设定击实方式,请与厂方或销售商咨询)。

100mm试样;

1、试样筒装入试样并把样筒固定在机器上;

2、设定击实次数;

3、插入旋转插销;

4、关好主机护罩;

5、按一下移台按钮,此时移台指示灯灭,按下启动按钮,开始击实,此时机头不旋转,连续沿边缘击实。如击实途中需停止击实或有其它不正常情况,按下暂停按钮,机器即停止工作。

2022国标铁路电动击实仪 操作与调整 维护与保养

仪器应放置干燥、无粉尘的环境中,保证仪器的整洁,定期进行维护和保养,链条与齿轮每一周进行一次保养清洗,提升机构与导轨及转传动部分每班加少许20#机油使之润滑。如发生机械和电器故障,请不要随意拆卸,请专业人员进行检查

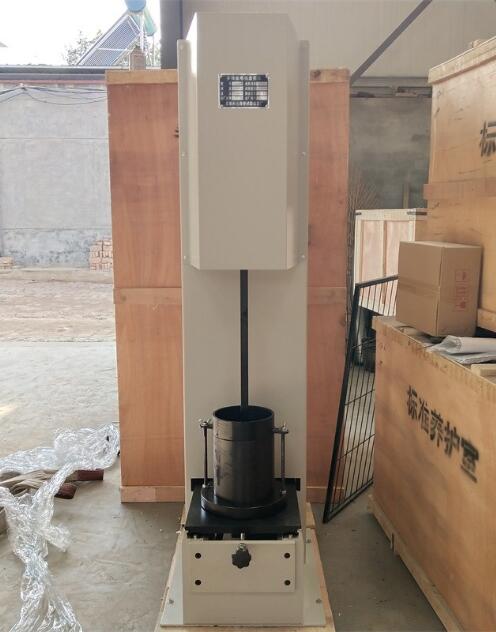

2022国标铁路电动击实仪 操作与调整(图1)

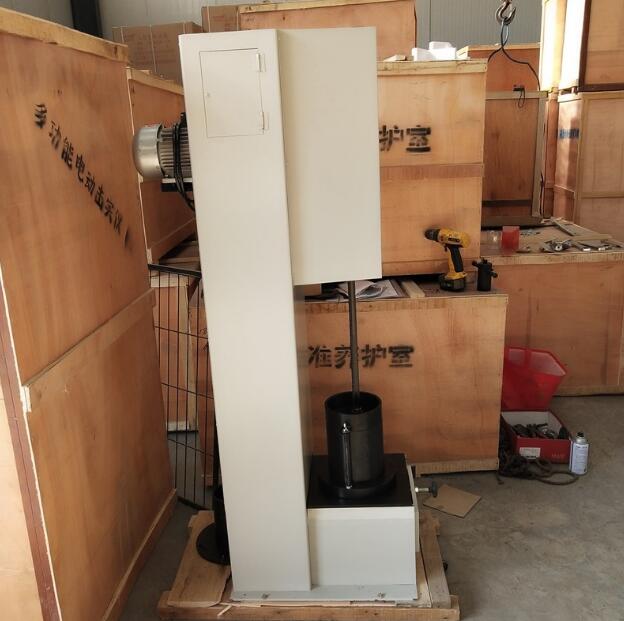

2022国标铁路电动击实仪 操作与调整(图2)

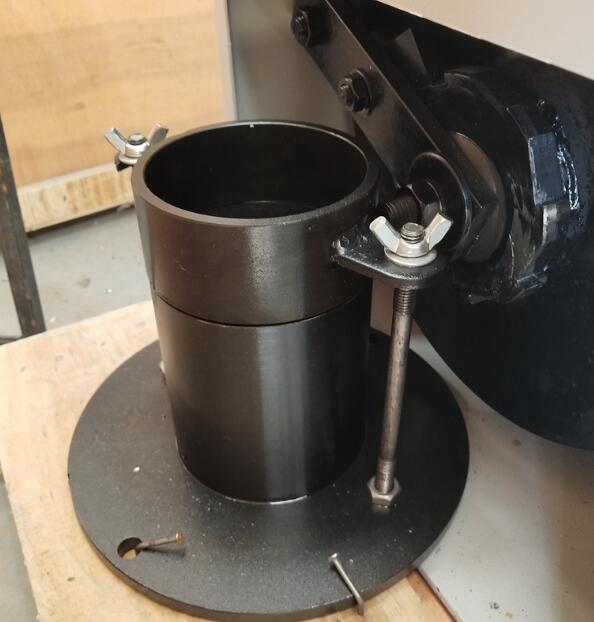

2022国标铁路电动击实仪 操作与调整(图3)

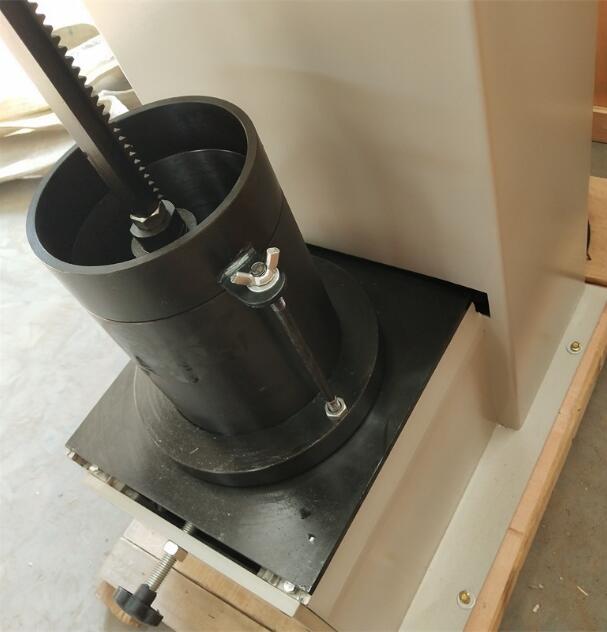

2022国标铁路电动击实仪 操作与调整(图4)

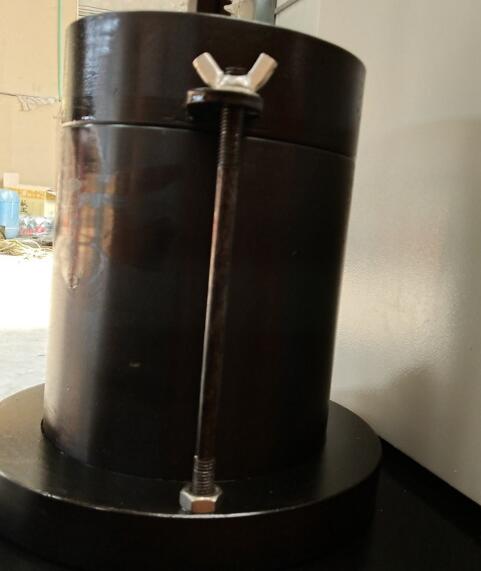

2022国标铁路电动击实仪 操作与调整(图5)
