CBR-1室内承载比试验仪 体积小 出力大

作者:河北航信仪器时间:2022-12-12 09:30:02 次浏览

信息摘要:

CBR-1室内承载比试验仪 体积小 出力大 构成CBR承载比试验的仪器由CBR主机、测力环及贯入杆、加载板、百分表、膨胀量测定装置等组成。承载比试验仪体积小,出力大,操作方便等特点。本仪器除供承载比试验外,还可以对试件进行浸水膨胀量测试。浸水膨胀附件(另购)1、试筒:9个2、透水板:9块3、多孔板:9块4、荷载板:36块5、贯入杆:1根6、百分表架:9个7、百分表:9只CBR-1室内承载比试验仪

CBR-1室内承载比试验仪 体积小 出力大 构成

CBR承载比试验的仪器由CBR主机、测力环及贯入杆、加载板、百分表、膨胀量测定装置等组成。承载比试验仪体积小,出力大,操作方便等特点。本仪器除供承载比试验外,还可以对试件进行浸水膨胀量测试。

浸水膨胀附件(另购)

1、试筒:9个

2、透水板:9块

3、多孔板:9块

4、荷载板:36块

5、贯入杆:1根

6、百分表架:9个

7、百分表:9只

CBR-1室内承载比试验仪 体积小 出力大 使用方法

1、打开电源开关,仪器运转,检查仪器的工作状况是否正常,检查手柄进出,转动是否正常,如一切正常可准备开始试验。

2、按《公路路面基层材料试验规程》JTJ075-85承载比试验方法制取试件。

3、测量饱水膨胀量:

A、将经过湿气养生的试件放在装有调节杆的多孔板,在板上加足够的载荷板,使试件面上的压力等于该材料层上路面的压力,B、将试筒与多孔板一起放在水槽内(先不放水)并用拉杆将模具拉紧,安装百分表,读取初始读数。

C、向水槽内放水,使自由进到试件的顶部,在饱水期间,槽内水应保持在试件的顶面以上25mm,通常试件要泡96小时,D、在泡水时间到时,读取百分表读数,计算膨胀量。

AV=泡水后试件高度的变化/原试件高(120mm)×100%E、从水槽中取出试样,倒出试样上的水,静置15分钟让其排水然后卸去附加载荷和多孔板,底板及滤纸,并承重M,以计算试件的深度及密度的变化。

4、贯入试验:

A、将饱和水试验终了的试件放到试验仪升降盘上,调整贯入杆与测力环对中,在贯入杆周围放置预定数量的载荷板。

B、先将贯入杆用手轮施加45N载荷,然后将测力环,测形变的百分表调整到零点。

C、加荷压人手轮,记录测力百分表某些读数(20、40…..)时的贯入量,并注意贯入量为2.5mm,能有8各以上的读数,总贯入量为2.5、50mm时的承载比:

承载比C=单位压力/7或10.5×100%

CBR-1室内承载比试验仪保养

1、每次使用后,应立即将仪器擦干净。

2、使用一年后应把变速箱内润滑油脂换上新的润滑油脂,一会定期保养。

CBR-1室内承载比试验仪 体积小 出力大(图1)

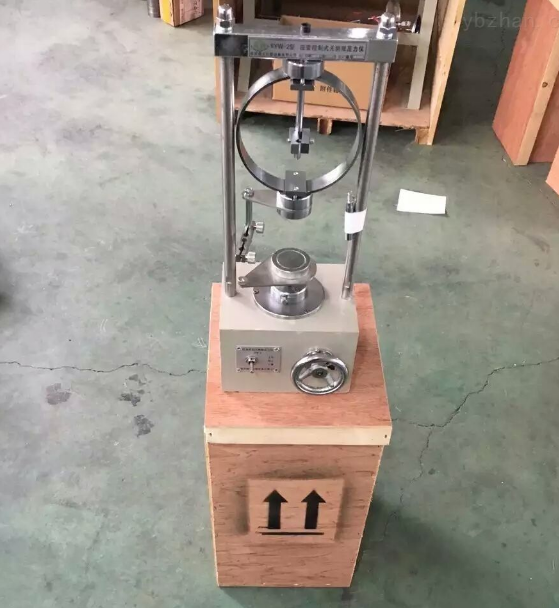

CBR-1室内承载比试验仪 体积小 出力大(图2)

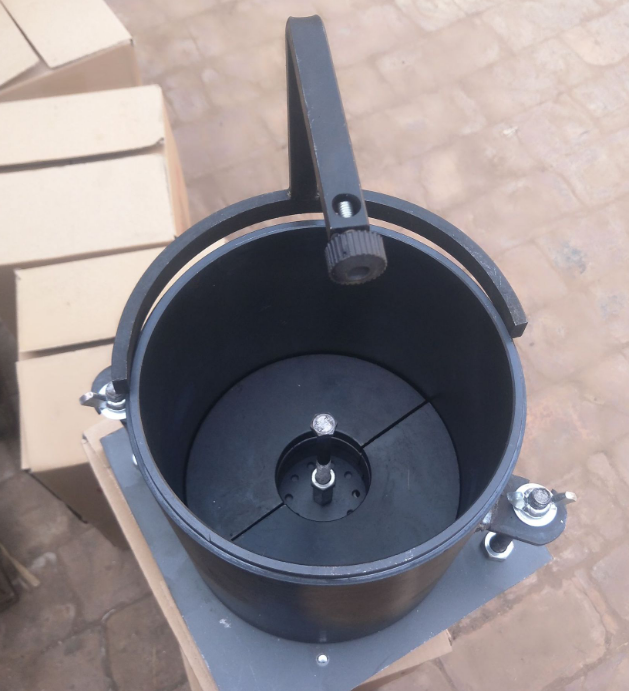

CBR-1室内承载比试验仪 体积小 出力大(图3)

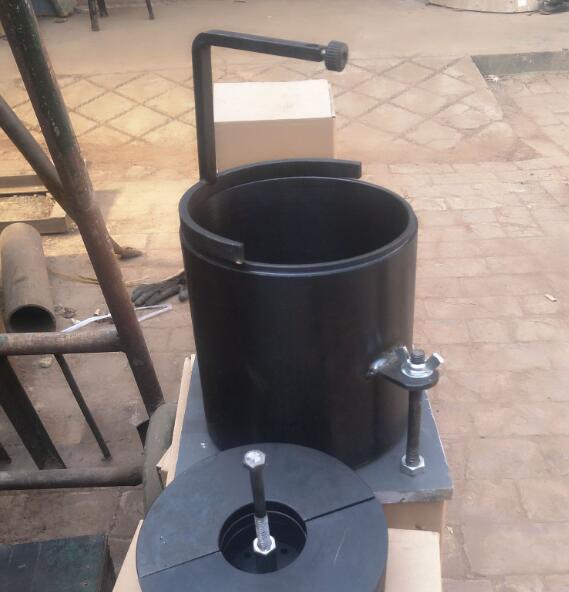

CBR-1室内承载比试验仪 体积小 出力大(图4)
