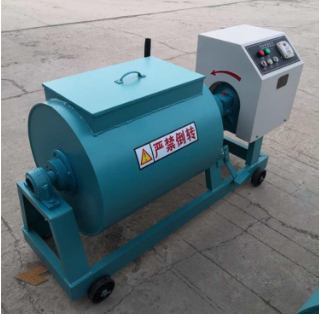

混凝土单卧轴搅拌机

混凝土单卧轴搅拌机

  • 所属分类:混凝土试验仪器

  • 点击次数:
  • 发布日期:2021-04-26 22:11
  • 文章来源:河北航信仪器制造
  • 在线询价
详细介绍

产品描述

本机适用于建筑科研单位和建筑公司及混凝土构件单位试验室,可搅拌普通混凝土和轻质混凝土,也可应用到其它
行业试验对不同物料进行搅拌。

本机结构合理、操作方便、搅拌效率高、搅拌均匀、残余量少、密封性好、粉尘少、清洗方便,是较为理想的试验
室用混凝土搅拌设备。


技术参数

强制式单卧轴混凝土搅拌机
型号:SJD-30
型号:SJD-60
型号:SJD-100
最大进料容量:48升
最大进料容量:96升
最大进料容量:149升
最大出料容量:33升
最大出料容量:66升
最大出料容量:110升
搅拌均匀时间:≤45秒
搅拌均匀时间:≤45秒
搅拌均匀时间:≤45秒
搅拌轴转速:45转/分
搅拌轴转速:45转/分
搅拌轴转速:45转/分
电动机功率:1.5kw
电动机功率:2.2kw
电动机功率:2.5kw
工作电压:380V
工作电压:380V
工作电压:380V
注:本公司还可以为客户定做特殊容量的强制式单卧轴混凝土搅拌机。





三、结构和工作原理


本机由机架、混合装置、传动系统、限位装置和电气控制系统组成。

机架是整个设备的支撑部分,由槽钢制成。搅拌装置由搅拌滚筒、搅拌轴和搅拌铲组成,搅拌铲固定在搅拌臂上,由两组螺旋角度相同的螺旋带式搅拌铲组成,但搅拌铲与搅拌鼓内壁之间的间隙可以稍加调整。

传动机构由减速电机和联轴器组成,汽缸限位装置由锁销和定位孔组成,电控系统具有起动、电气、停车、定时等功能。

其工作原理是:减速电机通过联轴器将搅拌轴向一个方向旋转,搅拌轴上的铲片正负两组搅拌物料。由于螺旋提升角的作用,将斗中的物料从推送矢量的一侧推回,通过测量侧将物料推回原来的循环动作,使物料充分搅拌,获得理想的搅拌效果。

卸货时,必须停下来,锁上,使汽缸旋转到一定的角度,在极限处按下按钮,实现缸外混合气的去除。


四.安装

拆箱后,机器应检查减速电机、物料缸、轴承座等在运输过程中是否损坏,松动时应拧紧紧固件,支撑基础为平混凝土地面。在进行搅拌机时,应用绳子将其绑在不能与搅拌轴相连的框架上,连铸机可安装在搅拌机底座下,可随意移动。


混凝土单卧轴搅拌机
五、操作规程


在启动前,检查旋转部件和气缸是否有擦伤和接触现象,如果有刮擦和碰触现象,应及时调整。

清理墨盒里的杂物。

启动应该限制汽缸的启动.

搅拌轴的旋转方向应根据气缸的端面标明。

装载的混凝土材料必须没有金属和其他杂物。

根据搅拌时间调整搅拌器的时间,注意在停电情况下需要调整。

按下启动按钮,主轴将驱动搅拌铲运转。

达到设定时间后自动关机。

卸货时,应先停车,固定销钉,移动手柄,使汽缸旋转到一定位置,并使锁销位置成为旋转主轴,使混合气能从气缸中排出。

混合物料清洗完毕后,手动复位缸体,用锁紧销定位搅拌鼓。

11.清洗筒可将水倒入筒内,使主轴旋转冲洗,或用干沙清洗。


六.维护和修理


1.根据使用情况定期对轴承部件进行润滑,减速机是指其他产品的说明。

2.定期检查机器的密封状况,当发现有泥浆泄漏时,及时检查密封垫的质量。

3.经常检查铲子的紧固,如有松动,应及时拧紧。

4.经常检查电气控制系统是否有良好的接触和干燥。

5.搅拌机长期使用后,铲子与搅拌鼓之间会发生磨损,并根据磨损情况进行调整或更换。

6.切勿将手及捣碎器插入缸内,以免混合时有危险。
