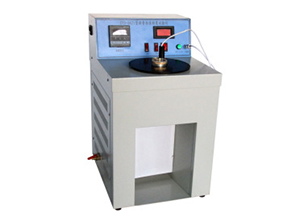

道路沥青标准粘度计

【简单介绍】 道路沥青标准粘度计是根据中华人民共和国行业标准的JTJ052-2000。《道路工程沥青和沥青混合材料试验规程》中T621-1993《沥青标准粘度试验》规定的要求设计制造,适用于

在线咨询 全国热线
13303377029
产品简介 / PRODUCT INTRODUCTION

【简单介绍】


道路沥青标准粘度计是根据中华人民共和国行业标准的JTJ052-2000。《道路工程沥青和沥青混合材料试验规程》中T621-1993《沥青标准粘度试验》规定的要求设计制造,适用于测定液体石油沥青、煤沥青、乳化沥青等流动状态时的粘度。


【详解】



一、产品介绍:


该方法采用道路沥青标准粘度计测定液体石油沥青、煤炭沥青、乳化沥青等材料流动状态时的粘度,本法测定的粘度应注明温度和流孔孔径。


二、技术参数:


1、工作电源:AC20V±10%50Hz。

2、环形水槽:内径160mm,深度116mm。

3、盛样管:φ1mm±0.025mm的φ10mm±0.025mm的φ5mm±0.025mm的φ4mm±0.025mm的φ3mm±0.025mm。

4、球塞规格:球部直径12.7mm±0.05mm的标记高度92mm±0.25mm

b:球部直径6.35mm±0.05mm的标记高度为90.3mm±0.25mm。

5、温度控制范围:室温~90℃。

6、温度控制精度:±0.1℃。

7、时间分辨值:0.1s,zui大时间值999.9s。

8、加热形式:PTC管状电加热管加热,循环泵循环浴液控制槽温度,加热功率750W。

9、环境温度:10℃~35℃。

10、相对湿度:≤85%。

11、外形尺寸:420mm×340mm×570mm(长×宽×高)。

12、整体功耗:不超过800W。


三、主要结构和特点。


本仪器结构紧凑,造型美观,采用双微电脑控制,操作方便,测量精度高。

(一)主要结构。

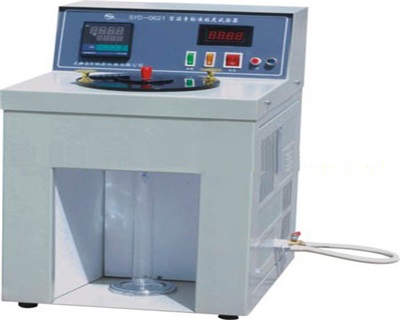

仪器的外形如图1所示。

1、传感器插座:插入测温传感器。

2、时间按钮:粘度测试时控制时间开始和结束的按钮。

3、传感器探针:测温传感器放置在恒温槽内,检测浴室温度。

4、水槽盖:恒温水槽盖。

5、盛样管盖:盛样管内装试样,达到测试温度时盖上此盖。

6、水:工作时通过外接U形管循环浴液;不工作时通过此水放水。

7、量筒:粘度测试时流入的样品,测量其流入量。

8、圆底座:放在量筒底座上。
道路沥青标准粘度计

四、使用方法和程序。


(一)使用前的准备。

1、使用本仪器前应仔细阅读使用说明书。

2、仔细阅读中华人民共和国行业标准T0621《沥青标准粘度试验》,了解并熟悉标准阐述的准备工作、试验步骤和试验要求。

3、根据T0621标准规定的要求,准备试验用的各种试验器具、材料等。

4、检查本仪器的工作状态,应符合本说明书规定的工作环境和工作条件。

5、检查本仪器外壳,必须处于良好的接地状态,外接电源线必须有良好的接地端。

(二)设备的安装使用。

1.注入水。

打开环形水槽盖,向水槽内慢慢加水,水位距水槽上约20mm,盖上环形水槽盖。

2.调节温度调节器。

插入温度调节探针的插头,将探头放入槽盖的螺孔中。根据试验温度的要求,将温度计的温度设定为所需的度数(详情请参阅XMT温度计的使用手册)。

3、选择需要孔径的盛样管(孔径见盛样管上端的钢印)放入水槽圆井中。用规定的堵塞流孔,在流孔下放入蒸发盘,接受不小心流出的样品。除10mm孔采用直径12.7mm球塞外,其馀孔采用直径6.35mm的球塞。

4、环形水槽内的水浴达到试验温度,将试验温度比试验温度高2℃~3℃时加入盛样管,其数量以液面达到球塞杆垂直时棒的标记为基准。盖上盛样的管盖。

5、样品在水槽中保持试验温度约30min,打开盛样管盖(注意不要提起球塞,以免样品流出)。用温度计轻轻搅拌试样,测试试样温度为试温±0.1℃时,调整液面至球塞杆标记处,继续保温1~3min。

6、移动流孔下的蒸发盘,将量筒放在圆形底座上,量筒内可预先注入肥皂水和矿物油25ml,使洗涤和读取量正确。

7、提起球塞,用标记悬挂在盛样管的边缘(也可以放置其他地方),样品流入量筒达到25ml(量筒刻度50ml)时,按下计时按钮,显示计时窗的时间显示变化(原为000.0),样品流出75ml(量筒刻度100ml)时,按下按钮

8、记住样品流出50ml的时间,以秒(S)计为样品的粘度。

9、同样的试样至少平行两次,当两次测定的差距不大于平均值的4%时,取其平均值的整数作为试验结果。

10、计时前打开机器内的照明灯,观察测量筒的液面位置。


五、道路沥青标准粘度计试验步骤:


1、将样品加热到比试验温度高2℃-3℃(如果试验温度低于室温,样品必须冷却到比试验温度低2℃-3℃)时,注入盛世样品管,其数量以液面达到球塞杆垂直时棒的标记为基准。

2、样品在水槽中保持试验温度至少30min,试验温度±0.1℃时,将样品液面调整到球塞杆的标记处,继续保温1min-3min。

3.移除流孔下的蒸发盘,放置接受瓶或量筒,使其中心对流孔。接受瓶子和量筒可以事先注入肥皂水和矿物油25mL,使洗涤和读取量正确。

4、提起球塞,用标记悬挂在样品管的边缘,样品流入接收瓶或量筒达到25mL时,按下秒表,样品流出75mL(量筒刻度100mL)时,按下秒表。

5、记住样品流出50mL的时间,以s计为样品的粘度。

6、报告:同样的样品至少平行2次,2次测定的差距不超过平均的4%时,其平均值的整数作为试验结果。

7、精度或许可差:重复试验的许可差为平均值的4%。


六、注意事项:


1、开箱检查:检查仪器是否因运输而故障。

2、根据装箱清单检查是否缺件,及时通知本公司销售部或销售商。

3.打开电源前,请记住在水槽内加水,以免加热管干燥而损坏。

4.为了确保安全,请连接地线。


七、包装清单:


名称。

数量。

备注。

主机。

一台。

盛样管。

一只。

内径为40毫米。

深度为105毫米。

流样孔。

4只。

Φ3mm±0.025mm。

φ4毫米±0.025毫米。

φ5mm±0.025mm。

φ10mm±0.025mm。

球塞。

一只。

电源线。

一根。
