灌砂法测定仪

灌砂法测定仪

  • 所属分类:土工试验仪器

  • 点击次数:
  • 发布日期:2021-08-20 15:13
  • 文章来源:河北航信仪器制造
  • 在线询价
详细介绍
灌砂筒(产品型号:φ100、φ150、φ200)

一、目的和适用范围:(挖洞灌砂法测定压实度试验方法t0921-95)

灌砂法测定仪本试验法适用于现场测定基层或基层、砂路面和路基土的各种材料压实层的密度和压实度,也适用于沥青表面的处理、沥青贯入式路面层的密度和压实度的测定,但不适用于有大孔或大孔材料的压实度的测定。用挖洞灌砂法测定密度和压力实度时,应符合以下规定
1、集料大粒径小于15mm,测量层厚度不超过150mm时,应采用300mm的小型灌砂筒测试。
2、收集材料的大粒径在15mm以上,但在40mm以下的测定层的厚度在150mm以上,但在200mm以下的情况下应用大型灌砂筒测定。
3、集料大粒径超过40mm时,应相应增大灌砂筒和标定罐的尺寸。如集料的   大粒径超过60mm,灌砂筒和现场试洞的直径应为200mm。

二、灌砂法测定仪和标定罐(尺寸单位mm)

灌砂筒种类

储砂筒尺寸(mm

倒置圆锥形漏斗直径(mm)

标定罐尺寸(mm)

内径

筒深

筒底中心开孔直径

上开口直径

下开口直径

内径

直径100

100

270

10

10

100

90

100

150/200

直径150

150

270

10

10

150

90

150

150/200

直径200

200

350

25

25

200

165

200

200/250

三、仪器和材料:本试验需要以下仪器和材料。

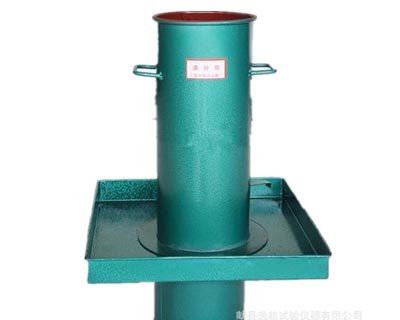

1、灌砂筒有大小两种,必要时采用。尺寸与表不一致,但不影响使用时也可以使用。储砂筒底中心有圆孔,下部安装倒置的圆锥形漏斗,漏斗上端面开口,直径与储砂筒底中心有圆孔,漏斗焊接在铁板上,铁板中心有圆孔与漏斗上开口连接。在储砂筒底部和漏斗铁板之间设置开关。开关为薄铁板,一端与筒底和漏斗铁板铰链,另一端伸出筒外,开关铁板也有相同直径的圆孔。
2、金属标定罐由薄铁板制成的金属罐上端周围有罐边。
3、基板由薄铁板制成的金属方盘,盘中心有圆孔。
4、玻璃板边长约500-600mm的方形板。
5、样板小筒挖出的样板可以用饭盒保管。大筒挖出的试样可用300×500×400mm的搪瓷盘存放。
6、天平或台秤称量10-15kg的感觉量在1g以下。用于含水量测定的天平精度对细粒土、中粒土、粗粒土宜分别为 0.01g、0.1g、1.0g。
7、含水量测定器具如铝盒、烘箱等。
8、量砂粒径0.3--0.6mm或0.25--0.5mm清洁干燥的均匀砂约20--40kg,使用前须洗净、烘干,并放置足够的时间使其与空气的湿度达到平衡。
9、盛沙容器塑料桶等。
10、其他凿子、锥子、锤子、勺子、簸箕、刷子等。

灌砂法测定仪
四、试验步骤:

1.在试验场所选择平坦的表面,清扫干净,面积不得小于基板面积。
2.将基板放置在平坦的表面,表面粗糙度大时,将装有量砂的砂筒放置在基板中间的圆孔上,打开砂筒的开关,将砂流入基板的中孔,直到砂筒内的砂不再下流时关闭开关。取下灌砂筒,称重筒内砂质量准确至1g。
注意,当需要检测厚度时,应在测量厚度后进行这一步。
3、取下基板,回收留在试验场所的量砂,再次清洁表面。
4、将基板放回清扫干净的表面上,尽量放在原处,沿基板中孔凿洞,洞的直径与灌砂筒一致。在开凿过程中,请注意不要丢失开凿的材料,随时取出开凿的材料放入塑料袋中不要蒸发水分。也可以放在大样品盒里。试验孔应等于试验层的厚度,但不得将下层材料混入。土基或基层可分几次称为取材质量,以防止样板中材料的水分蒸发。所有取出材料的总质量准确至1g。
5、从挖出的所有材料中取代表性样品,放入铝箱或清洁的搪瓷盘中,测定其含水量ω,用%计。样品的数量如下,用小灌砂筒测定时,对于细粒土不少于100g,对于各种中粒土不少于500g。用大灌砂筒测量时,细粒土为200g以上,各种中粒土为1000g以上,粗粒土或水泥、石灰、粉煤灰等无机结合材料的稳定材料,应干燥取出的所有材料,2000g以上的质量为1g
注:当为沥青表面转入式结构类材料时,则省去测定含水量步骤。
6、将基板放置在试验孔中,将砂筒放置在基板的中间,将砂筒放置在要求的品质上,将砂筒的下口对准基板的中孔和试验孔,打开砂筒的开关,将砂流入试验孔中,在此期间,请注意不要接触砂筒,直到砂筒不再下流为止
7.如果清洁的平面粗糙度小,也可以节省2和3的操作。挖洞后,将灌砂筒直接对准放入坑中,中间不需要放置基板。打开筒的开关,砂子流入试验坑。在此期间,请注意不要碰灌砂筒。直到储砂筒内的砂不再下流时,关闭开关。仔细取走灌砂筒,并称量剩余砂的质量准确至1g。
8、仔细取出试管内的量砂,准备下次试验时再使用。如果测量砂的湿度发生变化,或者在测量砂中混合杂质,则应重新干燥过筛,放置一段时间,使其与空气湿度平衡再利用。
